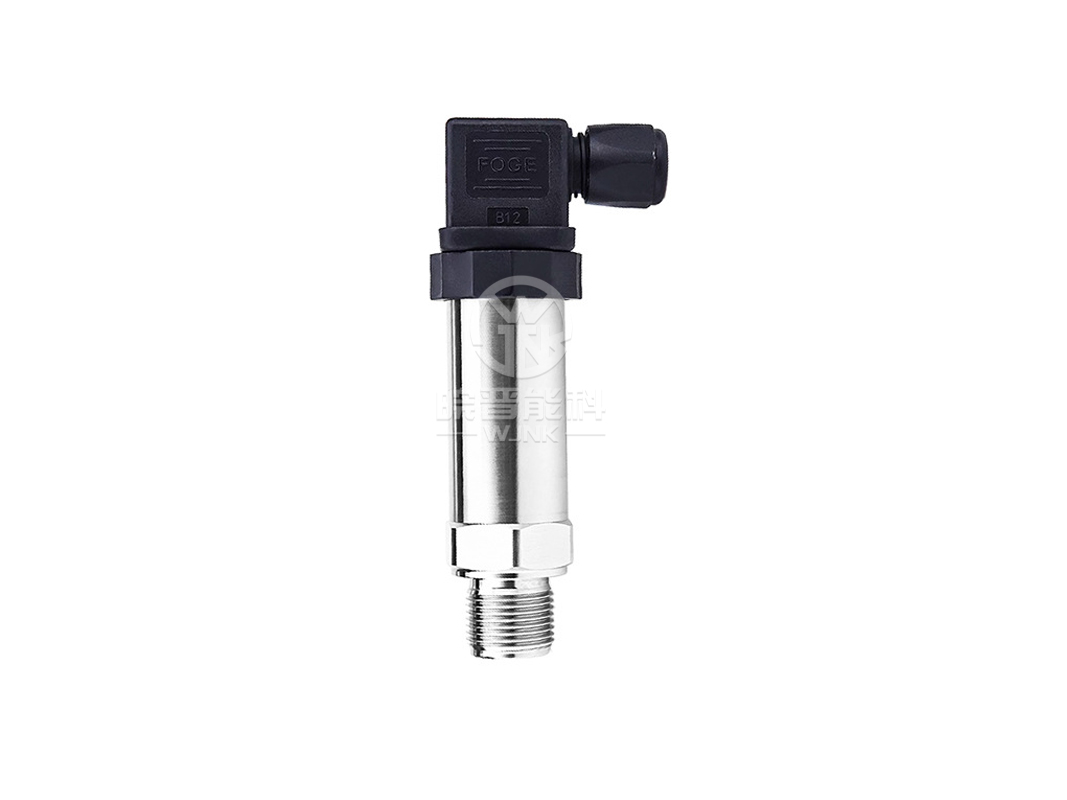

扩散硅压力变送器

扩散硅压力变送器是一种常用的压力测量仪器，以下为你详细介绍：

工作原理

• 压阻效应：扩散硅压力变送器的核心部件是扩散硅敏感元件，它基于压阻效应工作。当压力作用于扩散硅片时，硅片的电阻值会发生变化，这种变化与所受压力大小成一定关系。
• 信号转换：电阻的变化通过惠斯通电桥电路转换为电信号（通常是毫伏级的电压信号）。该电信号经过放大电路进行放大处理，再经过线性化处理、温度补偿等环节，终转换为标准的电流信号（如4 - 20mA）或电压信号（如0 - 5V、0 - 10V）输出，以便于后续的显示、记录和控制。

结构组成

• 扩散硅敏感元件：是感受压力并将其转换为电信号的关键部分。
• 信号调理电路：包括放大器、线性化电路、温度补偿电路等，用于对敏感元件输出的微弱信号进行处理，使其成为符合标准的输出信号。
• 外壳及封装：通常采用不锈钢等材料制成，起到保护内部元件的作用，并具备一定的密封性能，以适应不同的工作环境。

特点

• 高精度：能够提供较高的测量精度，一般可以达到±0.1%FS（满量程）甚至更高，能满足大多数工业场合对压力测量的精度要求。
• 稳定性好：具有******的长期稳定性，能够在较长时间内保持测量精度，减少因传感器漂移而导致的测量误差。
• 响应速度快：可以快速跟踪压力的变化，实时准确地反映压力值，在动态测量场合具有优势。
• 抗干扰能力强：采用特殊的电路设计和屏蔽措施，能有效抵抗外界电磁干扰，保证测量信号的可靠性 。
• 体积小、重量轻：便于安装和集成到各种设备和系统中，节省空间。

应用领域

• 工业自动化：广泛应用于化工、电力、冶金、石油等行业，用于监测管道压力、容器压力等参数，实现对生产过程的自动化控制和监测。
• 液压与气动系统：在液压设备和气动控制系统中，用于准确测量和控制压力，确保系统的正常运行和安全。
• 医疗设备：如血压计等医疗仪器中也会用到扩散硅压力变送器，以实现对压力的准确测量 。
