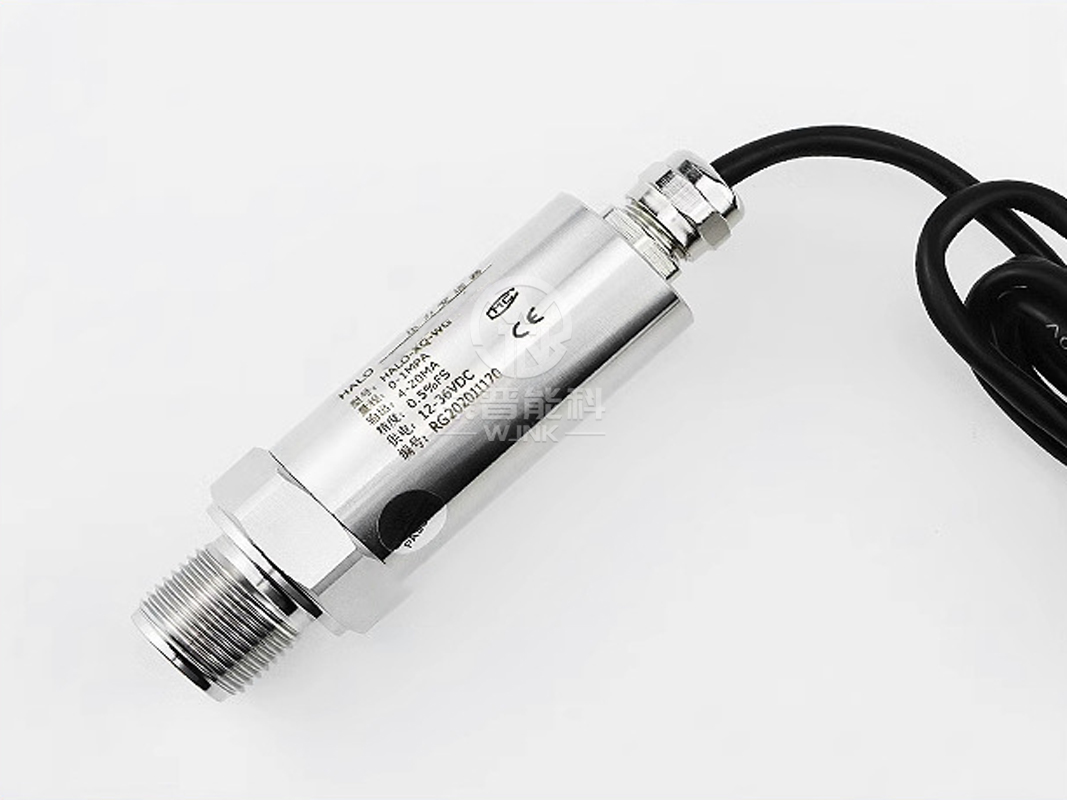

扩散硅压力变送器是一种高精度、高稳定性的压力测量设备，广泛应用于工业自动化、过程控制、环境监测等领域。它基于扩散硅压阻效应原理，将压力信号转换为电信号输出，具有响应速度快、精度高、可靠性强等特点。以下是关于扩散硅压力变送器的详细介绍：
1. 工作原理扩散硅压力变送器的核心是扩散硅压阻传感器，其工作原理如下：压阻效应：在硅片上通过扩散工艺形成电阻，当硅片受到压力时，电阻值发生变化。
惠斯通电桥：将扩散硅电阻组成惠斯通电桥，当压力作用时，电桥输出与压力成正比的电压信号。
信号处理：通过放大、滤波和线性化处理，将电桥输出信号转换为标准电信号（如4-20mA或0-10V）。
2. 结构与组成
传感器：扩散硅压阻芯片，用于感知压力变化。
信号处理电路：包括放大器、滤波器、线性化电路等，用于处理传感器输出信号。
外壳：通常由不锈钢或铝合金制成，提供机械保护和环境隔离。
连接件：用于连接管道或设备，通常为螺纹或法兰连接。
电缆：用于信号输出和电源输入。
3. 特点与优势
高精度：测量精度通常为±0.1%～±0.5%。
高稳定性：长期稳定性好，温漂小。
响应速度快：适用于动态压力测量。
抗过载能力强：可承受较高的过载压力。
输出信号标准化：输出4-20mA、0-10V等标准信号，便于系统集成。
适用范围广：可用于液体、气体和蒸汽的压力测量。
4. 应用领域
工业自动化：用于过程控制、压力监测和调节。
环境监测：用于大气压力、水压等环境参数的测量。
能源行业：用于石油、天然气管道压力监测。
医疗设备：用于血压监测、呼吸机压力控制等。
5. 选型指南
压力范围：根据测量需求选择合适的量程。
介质类型：根据被测介质（液体、气体、蒸汽）选择适合的材质和密封方式。
精度要求：根据应用场景选择适当的精度等级。
输出信号：根据系统需求选择4-20mA、0-10V或数字信号输出。
环境条件：考虑温度、湿度、腐蚀性等因素，选择适合的外壳材质和防护等级。
6. 安装与维护
安装注意事项：
确保变送器安装位置便于维护和校准。
避免安装在振动强烈或温度变化剧烈的环境中。
确保连接处密封******，防止泄漏。
对于液体介质，安装位置应避免气泡积聚。
维护建议：
定期检查变送器外观，确保无损坏或腐蚀。
检查连接处是否松动，及时紧固。
定期校准变送器，确保测量精度。
